访问来自数据库块的报警计数器
2015-12-18 23:15:31   来源：   评论：0 点击：

iFIX允许访问来自一个数据库块的报警计数器，并将此数值传递到数据链中的下一块。

例如，假设您是一个负责监控工厂流程的过程工程师。需要开发这样一个SCADA系统，当系统发生了一个未确认的高优先级的报警时，就需要点亮厂房地板上的灯光。在这个例子中，可以使用数据库管理器创建一个数据库链，包含一个模拟量输入块，并连接到一个数字量输出块。

该模拟量输入块被用来读取来自SIM驱动器的未确认的高优先级报警计数器。数字量输出块被用来将计数器的值写入PLC中的开关，以控制对灯的开或关。

在本主题中设置示例：

1. 使用数据库管理器向过程数据库中添加一个模拟量输入块。

2. 配置模拟量输入块以访问未确认的高优先级报警计数器。为此，在模拟量输入块对话框中的设备字段中输入SIM以访问SIM驱动器。

3. 在I/O地址字段中添加如下内容：

C:UACKH

下表解释了在第4步中使用的语法。

4. 在下一个块字段中键入数字量输出块的块名，并单击右边箭头按钮。

如果该块不存在，可以通过在驱动器字段中输入I/O驱动器名，然后在I/O地址字段中输入用来控制灯开关的I/O地址来创建它。

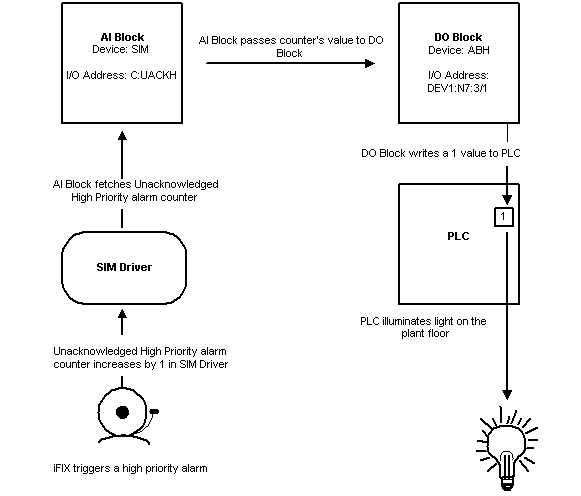

下图说明了这些步骤。

使用来自数据库块的报警计数器

在这个例子中，iFIX生成一个高优先级报警。未确认的 HIGH 优先级报警计数器在 SIM 驱动程序中增加 1。模拟量输入块会评估此值 (1)，然后将该值传递给数字量输出块。

然后数字量输出块将该值写入PLC的I/O地址，用于从关到开改变灯的状态。当计数器增加时，数字量输出块继续会收到数值为1的非零值。灯将一直打开，直到SIM驱动器中的报警计数器返回到0为止。
