用报警作对象动画
2015-12-18 23:15:35   来源：   评论：0 点击：

根据报警作动画的对象您能够创建易于使用的画面，并为操作员提供关于新的报警条件的视觉信号。例如，当储罐发生了一个高报警，可以将其设置为红色。当储罐发生了一个高高报警，您可以扩大其尺寸。

可以通过下列方法作对象动画：

1. 在经典视图中，从专家工具栏中一个专家。

-或-

在菜单栏视图中，单击动画组中的动画，然后单击所需的专家。

-或-

如果工具箱可用，也可以从中选择相应的专家。

2. 完成弹出的对话框。

必须输入要使用的数据源。这个数据源定义了希望监控的iFIX标签。

当指定一个已存在的数据源时，对话框下部的表将会更新，因此能够根据需要为每个报警选择相关的颜色。下表列出了模拟量块和数字量块合法的报警状态：

当输入一个不存在的数据源，表不会更新，并在表的开始处显示数字值。为了修正这个错误，输入合法的数据源来显示表（也可以快速添加数据源），或使用不存在的数据源，使用所希望的报警值和颜色编辑颜色阈值表。

有关报警状态的更多信息，请参阅iFIX数据库参考资料。

锁存警报器与 当前报警

当选择数据源时，iFIX提供了两个数据库字段，锁存报警(A_LAALM)和当前报警(A_CUALM)。这两个字段在如何处理多个报警状态上是不同的。例如，如果做前景色动画，当前报警字段总是显示指派给当前报警的颜色。锁存报警字段显示指派给未确认的最严重报警的颜色。如果不存在未确认的报警，这个字段显示当前报警的颜色。要了解更多关于这些报警字段如何处理多个报警状态的信息，请参考确认多个报警部分。

示例：用报警作对象动画

当希望操作员响应那些太高或太低的未确认的过程值时，通常引用锁存报警字段作对象动画。例如，假设希望改变一个烘箱的前景色，如下所示：

根据这个信息，您可以选择前景色动画专家。并完成下面的对话框，如下所示：

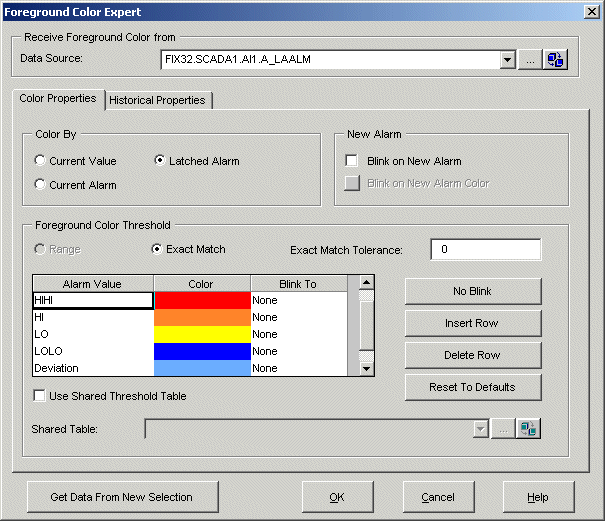

完成前景色专家

要了解更多关于使用专家和动画对象的信息，请参考创建画面手册。
