理解模拟量块的报警限

下表总结了模拟量块可利用的报警限。

常见模拟块的报警限制

当报警限为...	它定义了...
高	高过程值。块值必须超出此值才生成报警。
高高	极高过程值。块值必须超出此值才生成报警。
低	低过程值。块值必须低于此值才生成报警。
低低	极低过程值。块值必须低于此值才生成报警。
变化率	变化过快的过程值。如果过程值的波动高于在单一扫描周期内的变化率的限值，则块生成报警。
死区	来自优化值变化的过程值。死区报警要求定义一个目标值和范围。如果过程值超出此范围，将生成一个死区报警。例如，如果优化值是100并且范围(死区)是+/-5，则过程值能够在从95到105的范围内变化而不生成报警。

块的EGU范围定义了能为其报警限输入的值的范围。例如，如果 EGU 范围从 0 到 100，则能输入的最低值为 0；最大值为 100因为块的值必须超出报警限才会生成报警，可以为块设置报警限度为最大或最小的EGU值来禁止报警。

示例：模拟量块的报警限

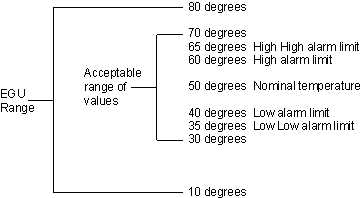

假设希望监控一个冷藏单元的温度。这个单元在装运之前装有旧的啤酒桶。啤酒必须要保持在30到70摄氏度之间才不会被损坏。下图显示了如何为这个单元定义报警限。

注意如何设置高和高高报警。这个配置为操作员提供了温度升高的早期报警。同样地，低和低低报警为操作员提供了温度降低的早期报警。

如果不希望过早地发觉温度的改变，能够将高和高高报警都设置为70，并将低和低低报警设置为30。

---
